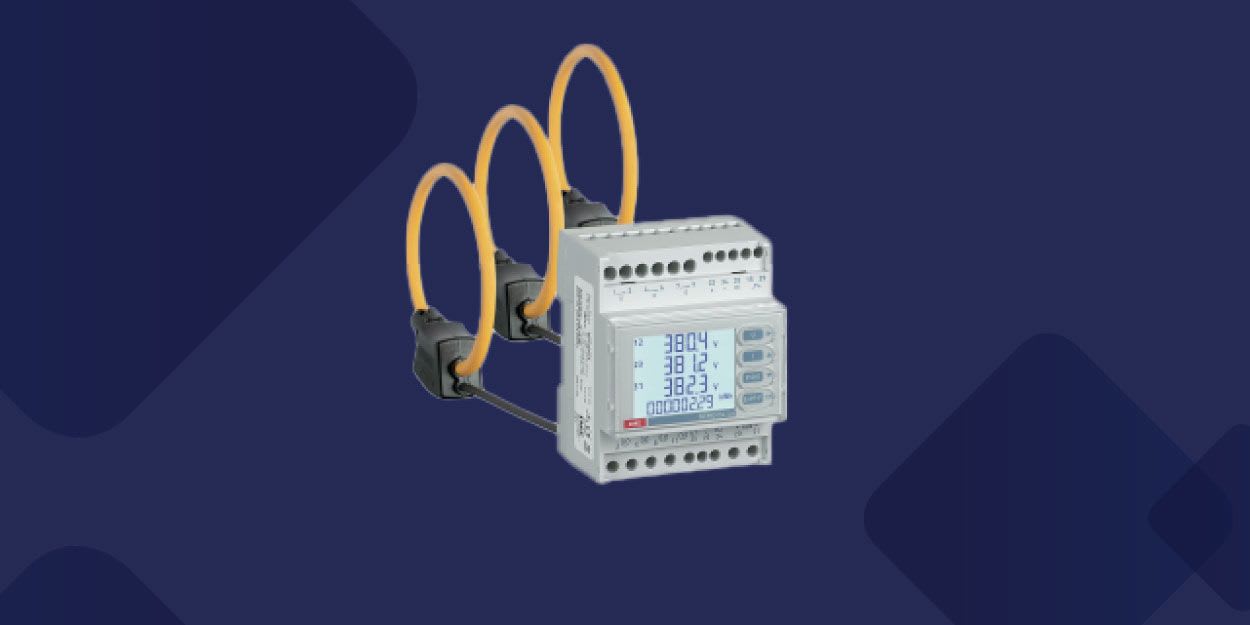

KRNEMOD4LE190, Nemo D4-Le med 3 stk. Rogowskispoler kan benyttes i alle typer nett, IT-, TT- og TN-system. Instrumentet er beregnet for DIN-skinnemontasje. Ved at instrumentet benytter åpne Rogowskispoler med Ø= 190 mm i stedet for standard strømtrafoer, vil installasjonen går raskere, og risikoen for å koble feil minimeres.
Det forenkler installasjonen og muliggjør også installasjon i eksiterende anlegg under drift, dvs. uten at kabler/skinner må kobles i fra.
Forsyningsspenningen er 80-265 VAC/110-300 VDC. I tillegg til pulsutgang for aktiv eller reaktiv energi, evt. for alarm, kommuniserer instrumentet også via RS485 Modbus RTU.
Instrumentet har følgende egenskaper:
• For 1- og 3-fase, 3- eller 4-leder 80..500VAC (50…290V 1-fase)
• Rogowski Ø190mm fra 100-5000A
• Modbus RTU
• Pulsutgang / Alarmutgang
• Måler:
o Strøm i faseledere og nøytralleder
o Fasespenninger og linjespenninger
o Min. og maks. fasespenning
o THDU
o Harmonisk analyse spenning
o Crestfaktor for spenning
o Fasevinkel mellom spenningene
o Strøm i faseledere og nøytralleder
o Gjennomsnittlig strømforbruk og maks. gjennomsnitt
o Middelverdi strøm
o THDI
o Harmonisk analyse strøm
o Crestfaktor for strøm
o Fasevinkel mellom strømmene
o Aktiv og reaktiv effekt
o Gjennomsnittlig effektforbruk og maks. gjennomsnitt
o Positiv og negativ, aktiv og reaktiv energi
o Effektfaktor
o Fasevinkel mellom strøm og spenning
o Frekvens
o Driftstimer, start ved spenning eller ved effekt
