Beskyttelse lavspent

Vi skiller mellom tre typer vern;

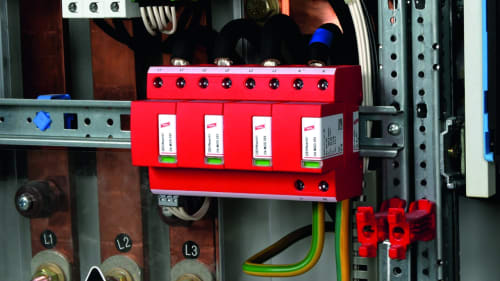

Type 1 (Grovvern): Er et overspenningsvern med stor avlederkapasitet. Brukes som oftest i anlegg hvor det monteres lynavleder. Monteres i fordeleren bak overstrømsvernet slik at koblingsledningen mellom overstrømsvernet og hovedjordskinnen er sikret av overstrømsvernet (automatsikring/smeltesikring). Grovvernet skal beskytte installasjonen mot umiddelbare eller langsiktige skadevirkninger og gir ikke alltid tilstrekkelig beskyttelse av ømfintlig elektronisk utstyr.Type 1 er også kjent som grovvern/primærvern.​​ Beskytter mot 10/350 µs impulsstrøm.

Type 2 (Mellomvern): Er et vern med normal avlederkapasitet. Denne beskytter mot indirekte effekt av lyn og koblingsoverspenninger. Brukes som hovedvern i områder med liten hyppighet av overspenninger, eller som mellomvern etter et hovedvern. Brukes til IT- og TN-nett.Type 2 er det vernet som oftest benyttes som beskyttelse i normale installasjoner. Beskytter mot 8/20 µs impulsstrøm

Type 3 (Finvern): Er et vern  med lav avlederkapasitet. Monteres så nær som mulig det utstyret som skal beskyttes. Finvernet skal beskytte utstyr mot å bli ødelagt av overspenningspulser og brukes ofte i forbindelse med elektronisk utstyr. Finvern kalles også sekundærvern. Det skal alltid være forankoblet et mellomvern i anlegget før finvern kan benyttes. Beskytter mot 8/20 µs impulsstrøm

Viktig når man skal velge overspenningsvern:

I AC-systemer skal høyeste varige drisftspenning, Uc, for et overspenningsvern være > verdiene spesifisert i NEK400 534.4.4.3 Tabell 53C.

  • TT- og TN-Nett: minimum 1,1 x U0 som tilsvarer ≥ 253V
  • IT-nett: Primærvern: Uc ≥ 350V. Sekundervern: Uc  440V

Når installasjonen er galvanisk tilknyttet et allment 230V IT-fordelingsnett, skal høyeste varige driftspenning, Uc, for et overspenningsvern Type 1 og/eller Type 2 være > 350V. For IT-installasjoner galvanisk adksilt fra et allment IT-fordelingsnett gjelder Tabell 53C.

NEK 534.4.6 På grunn av fare for brann ved havari av overspenningsvern tilknyttet et allment IT- eller TT-system uten distribuert felles beskyttelsesleder (for eksempel i luftstrekk), skal overspenningsvernet (Type 1 eller Type 2) i fordelingen beskyttes mot havari ved at:

1) overspenningsvernet plasseres i en egen kapsling av ikke-brennbart materiale i fordelingen, eller;
2) overspenningsvernet beskyttes av et forankoblet støtspenningsikkert tidsforsinket strømstyrt jordfeilvern (S-Type eller tilsvarende) med en merkeutløsestrøm ikke høyere enn 300mA, eller;
3) overspenningsvernet er konstruert slik at risikoen for havari og brann ved feil mellom høyspennings distribusjonsnett og jord er redusert til et minimum.

Derfor velger man et overspenningsvern med varistorer i serie med et gnistgap, slik at man oppfylle kravene i punkt 3)

Produktguide for Type 2

(klikk på varenummer for produktside)

Distribusjonsnett Antall poler Tennspenning/Uc Varenr. u/meldekontakt Varenr. m/meldekontakt
IT-nett
1P for IT-nettet 1P 385V D952074 D952094
Bakkekabel med distribuert PE-leder 3P 385V D952314 D952319
Luftstrekk uten distribuert PE-leder 4P 385V D952311 D952316 Med gnistgap
For IT med integrert sikring 1P 440V n/a D952920 Med sikring
TT-nett
1P for TT-nettet   275V D952070 D952090
Bakkekabel med distribuert PE-leder 3P 275V D952300 D952305
Luftstrekk uten distribuert PE-leder 4P 385V D952311 D952316 Med gnistgap
For TT med integrert sikring 3P 275V n/a D952309 Med sikring
TN-C
1P for TN-nettet   275V D952070 D952090
Bakkekabel med distribuert PEN-leder 3P 275V D952300 D952305
For TN-C med integrert sikring 3P 275V n/a D952309 Med sikring
TN-(C)-S
1P for TN-nettet   275V D952070 D952090
Tilførsel med både PE- og N-leder 4P 275V D952400 D952405
For TN-(C)-S med integrert sikring 4P 275V n/a D952406 Med sikring
