Type 2 (Mellomvern): Er et overspenningsvern med normal avlederkapasitet. Denne beskytter mot indirekte effekt av lyn og koblingsoverspenninger. Brukes som hovedvern i områder med liten hyppighet av overspenninger, eller som mellomvern etter et hovedvern. Brukes til IT, TT- og TN-nett.Type 2 er det vernet som oftest benyttes som beskyttelse i normale installasjoner. Beskytter mot 8/20 µs impulsstrøm.

Fra og med 1. juli 2010 ble det påbudt å installere overspenningsvern i alle nybygg og ved rehabilitering av eksisterende anlegg!

Viktig når man skal velge overspenningsvern:

Høyeste varige driftspenning Uc for et overspenningsvern skal være lik eller høyre enn verdiene gitt i Tabell 53B i NEK400 534.2.3.2

  • TT- og TN-Nett: minimum 1,1 x U0 som tilsvarer ≥ 253V
  • IT-nett: Primærvern: Uc ≥ 350V. Sekundervern: Uc  440V

I IT/TT-nett uten distribuert PE-leder som for eksempel ved luftstrekk, er det et krav i NEK400 534.2.4 at overspenningsvernet skal beskyttes mot havari ved at:

1) overspenningsvernet plasseres i en egen kapsling av ikke-brennbart materiale i fordelingen, eller;
2) overspenningsvernet beskyttes av et forankoblet støtspenningsikkert tidsforsinket strømstyrt jordfeilvern (S-Type eller tilsvarende) med en merkeutløsestrøm ikke høyere enn 300mA, eller;
3) overspenningsvernet er konstruert slik at risikoen for havari og brann ved feil mellom høyspennings distribusjonsnett og jord er redusert til et minimum.

Derfor velger man et overspenningsvern med varistorer i serie med et gnistgap, slik at man oppfylle kravene i punkt 3)

Produktguide for Type 2

(klikk på varenummer for mer informasjon)

Distribusjonsnett Antall poler Tennspenning/Uc Varenr. u/meldekontakt Varenr. m/meldekontakt
IT-nett
1P for IT-nettet 1P 385V D952074 D952094

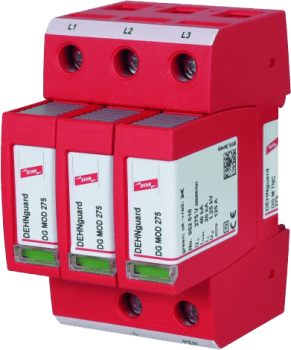

Bakkekabel med distribuert PE-leder 3P 385V D952314 D952319
Luftstrekk uten distribuert PE-leder 4P 385V D952311 D952316 Med gnistgap
TT-nett
1P for TT-nettet 1P 275V D952070 D952090
Bakkekabel med distribuert PE-leder 3P 275V D952300 D952305
For TT med integrert sikring 3P 275V n/a D952309 Med sikring
Luftstrekk uten distribuert PE-leder 4P 385V D952311 D952316 Med gnistgap
TN-C
1P for TN-nettet 1P 275V D952070 D952090
Bakkekabel med distribuert PEN-leder 3P 275V D952300 D952305
For TN-C med integrert sikring 3P 275V n/a D952309 Med sikring
TN-(C)-S
1P for TN-nettet 1P 275V D952070 D952090
Tilførsel med både PE- og N-leder 4P 275V D952400 D952405
For TN-(C)-S med integrert sikring 4P 275V n/a D952406 Med sikring

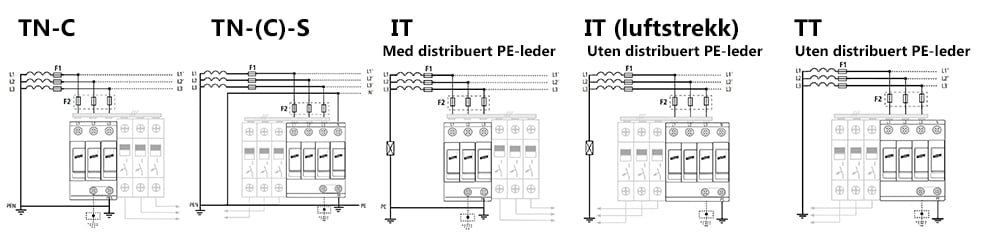

Koblingskjema for de forskjellige nettsystemene



Sorter etter:

DEHNcord 10kA 275V 2P overspenningsvern

DCOR L 2P 275 Type 2
D900430

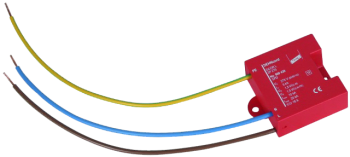

DEHNcord 10kA 320V 2P overspenningsvern

DCOR L 2P 320 Type 2
D900432

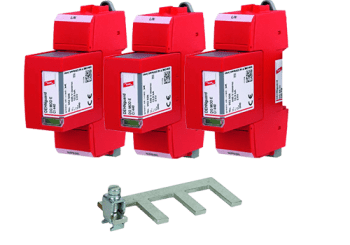

DEHNguard 12,5kA 440V 1P overspenningsvern m/sikring for IT

DG SE CI 440 FM - Med meldekontakt. Pris pr stk! Husk 1stk D900418
D952920

DEHNguard 25kA 275V 3P overspenningsvern m/sikring for TNC/TT

DG M TNC/TT CI 275 FM Type 2 - Med meldekontakt og innebygd sikring
D952309

DEHNguard 25kA 275V 3P+N overspenningsvern m/sikring for TN-S

DG M TNC CI 275 FM Type 2 - Med meldekontakt og innebygd sikring
D952406

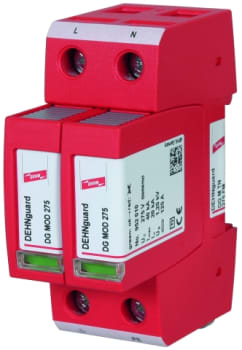

DEHNguard 40KA 275V 2P overspenningsvern for 1-fas TN

DG M TN 275 - Med meldekontakt
D952205

DEHNguard 40kA 275V 1P overspenningsvern forTT/TN

DG S 275 FM TT/TN Type 2 - Med meldekontakt
D952090

DEHNguard 40kA 275V 3P overspenningsvern for TN-C/TT

DG M TNC 275 FM Type 2 - Med meldekontakt
D952305

DEHNguard 40kA 275V 3P+N overspenningsvern for TN-S

DG M TNS 275 FM Type 2 - Med meldekontakt
D952405
