De nye LINETRAXX®-enhetene med SensorPRO kombinerer den beste målingsteknologien med åpen kommunikasjon med svært liten bruk av plass. De tilbyr nye funksjoner og er egnet for industrielle applikasjoner, bygningsautomasjon og datasentre m.m.
Smart.
Intelligent måleteknologi og svært plassbesparende
De nye LINETRAXX®-enhetene med SensorPRO har et åpnet grensesnittet med RS-485 Modbus RTU-protokoll og sikrer nøyaktige målinger opp til 100 kHz.
Samtidig sparer de plass i tavlen og er enkle å montere.
Fleksibel.
Skreddersydde løsninger for alle krav
De modulære LINETRAXX®-enhetene med SensorPRO består av en strømtrafo med elektroniske moduler som kan kobles til etter behov.
En-kanals, AC/DC-sensitiv og kompakte LINETRAXX®-enheter er spesielt egnet for bruk i sluttkretser.
Fremtidsrettet
Høy tilgjengelighet og oppdateringskompatible
Takket være det åpne grensesnittet og pluggbare elektroniske moduler, er LINETRAXX®-enheter med SensorPRO allerede forberedt på forutsigbart vedlikehold og fremtidige krav til industri 4.0.
LINETRAXX® CTUB100-serien

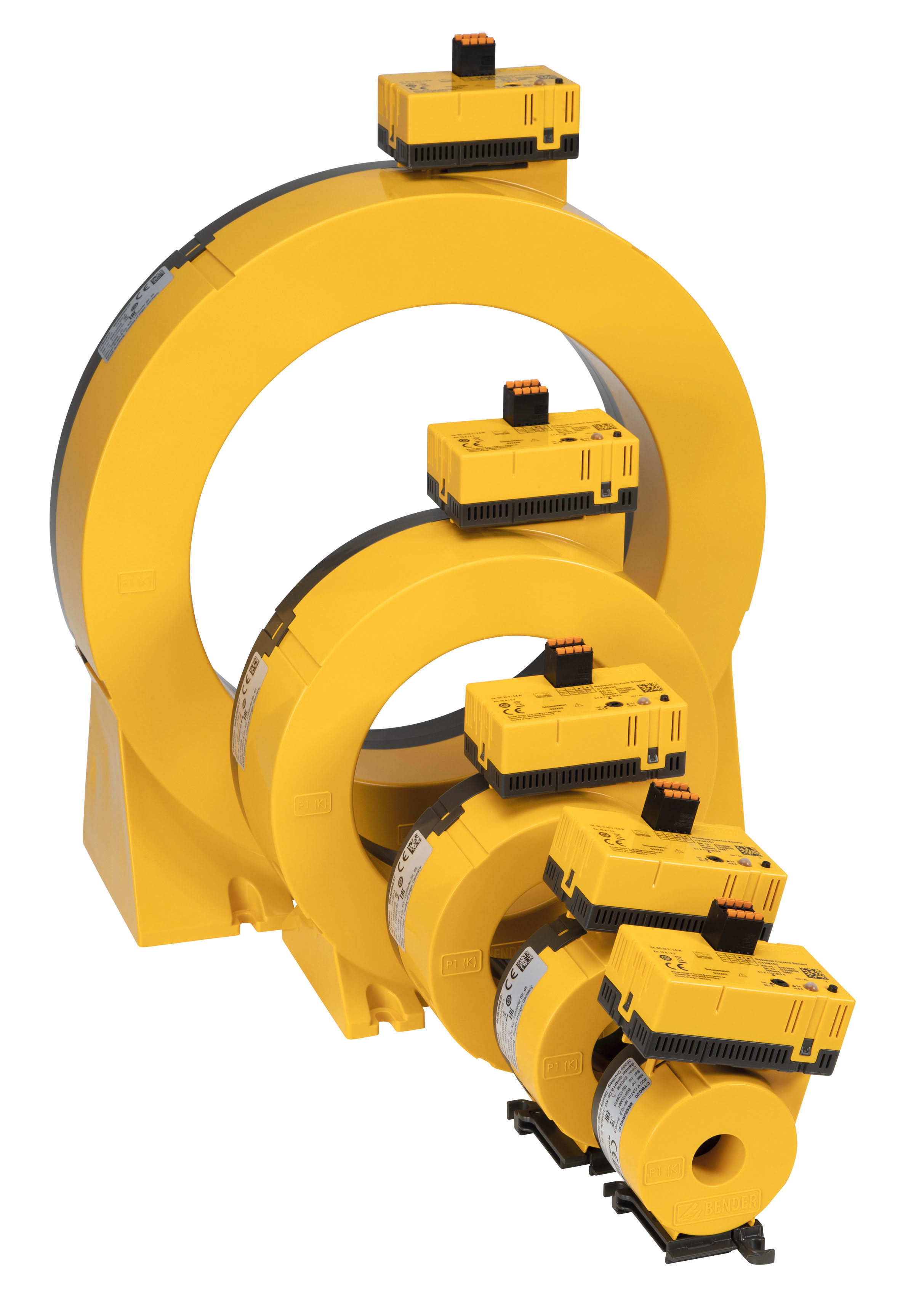

CTUB100-serien med målestrømtrafoer er en kombinasjoner av CTBC... strømtransformatorer og elektroniske moduler fra CTUB10... som konverterer AC og DC til et måleresultat. Måleresulatet evalueres av RCMA420/423 eller RCMS460/490.
Målestrømtransformatorene er koblet til de respektive enhetene via en 2- eller 6-kjernekabel. De kan brukes i DC, AC og 3(N) AC systemer.
CTUB101-CTBCxx målestrømtransformatorer er beregnet for tilkobling til enheter i RCMA420/423-serien og leveres direkte fra evaluatoren med forsyningsspenning ±12V DC via 6-kjernekabelen.
CTUB102-CTBCxx målestrømtransformatorer er beregnet for tilkobling til RCMS460/490. Hvis CTUB102-CTBCxx målestrømtransformatorer er koblet til et RCMS460/490-system, kreves det en DC 24V strømforsyningsenhet for målestrømtransformatorene, som er tilgjengelig som tilbehør. Kjernene i målestrømtransformatorene i CTBC20P ... 210P-serien har et integrert magnetisk skjold og er egnet for applikasjoner med høye belastningsstrømmer eller inrush strømmer.
LINETRAXX® RCMB300-serien
Jordfeilvarslingsmodulen i RCMB300-serien er beregnet for måling av AC og DC feilstrømmer i jordede systemer (TN og TT-systemer).
Modulene kan måle jordfeilstrømmer opp til IΔ=20A i et frekvensområde på DC... 100 kHz.
To forskjellige justerbare responsverdier gjør det mulig å skille mellom pre-alarm og alarm. Når responsverdien IΔn2 (alarm) er nådd, utløses K1 og K2 bryteren.
Modulene har et RS-485-grensesnitt med Modbus RTU som kan brukes til å overføre målte verdier og alarmverdier. Innstilling av parametere er også mulig via dette
grensesnittet.
Jordfeilvarslingsmodulen består av en RCMB301 jordfeilvarsler og en målestrømstrafo CTBC20(P)...210(P). For å sette sammen en komplett løsning kreves både elektronikk
og en målestrømstrafo. Dersom bestilles separat, må disse to komponentene kobles sammen og kalibreres under igangkjøring.
Målestrømstrafoen i CTBC20P...210P-serien har et integrert magnetisk skjold og er egnet for applikasjoner med høye belastningsstrømmer eller
inrush-strømmer.
